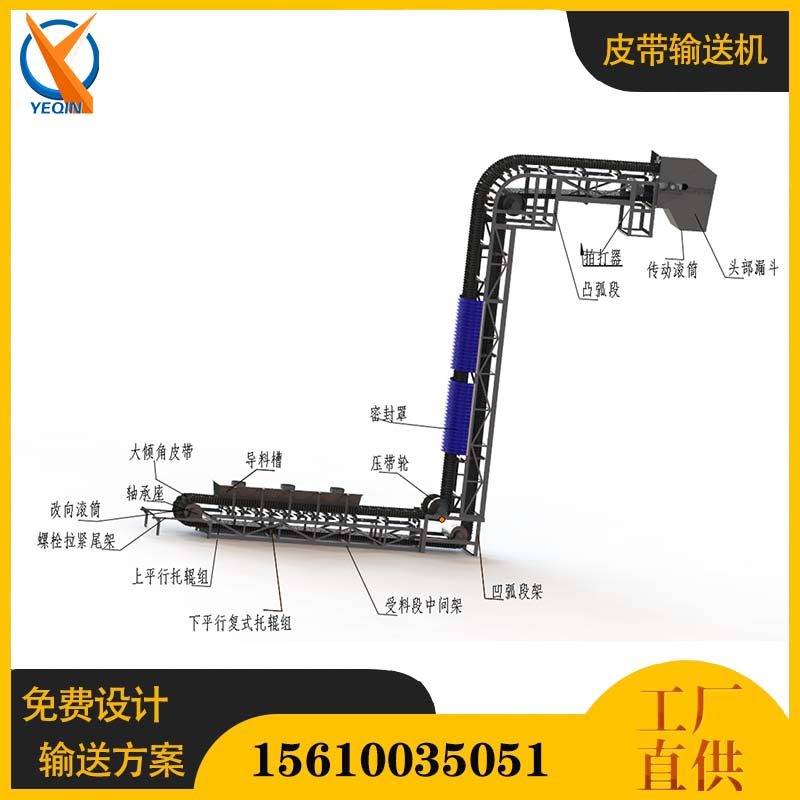

為獲得較好的受料和卸料條件,本機采用"Z"形布置形式。即設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接,下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。 1、上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架(頭架高度H0=1000mm),中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm),中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm),高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。 2、傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。 3、下水平段:下水平段采用低式中間架支腿。

青島業勤生產的輸送設備主要種類有：TD75、DTII、DTII(A)型帶式輸送機、大傾角輸送機、DX鋼繩芯強力帶式輸送機、斗式提升機、螺旋輸送機及其它連續輸送機械裝備，以及EP/NN分層輸送帶、裙邊擋邊輸送帶、鋼絲繩輸送帶、提升機提升帶、井下阻燃輸送帶等，并常年提供托輥、滾筒、緩沖床、卸料器、逆止器、清掃器等輸送機備件及設備維修等服務。公司擁有帶式輸送機、橡膠輸送帶、托輥、滾筒用生產流水線，致力于定制大運輸量、強承載力的整套輸送設備，公司以滿足客戶需求為目標，致力于做好每項產品是我們不變的初心！ 公司網址：www.gxchangle.net.cn 咨詢熱線：15610035051
