DJ型大傾角擋邊帶式輸送機簡述及選型

一、DJ型大傾角擋邊帶式輸送機簡述

大傾角擋邊帶式輸送機主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下合適），其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠性高、節能和斗式提升機提升物料可靠經濟的優點。

大傾角擋邊帶式輸送機產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃-+40℃范圍內輸送堆積密度為0.5-2.5t/m3的各種散裝物料，對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。

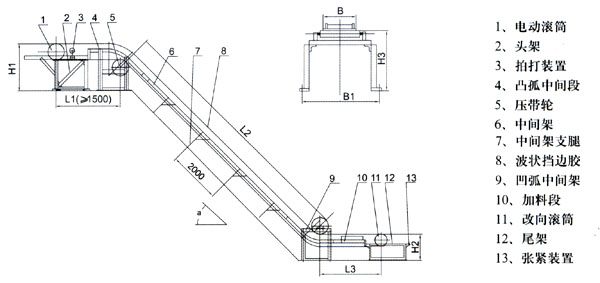

二、外型圖

三、選型

根據輸送物料特性、傾角及輸送量的大小，參照下表，確定輸送機的帶寬，擋邊高及帶速大小。其中：

（1）擋邊輸送帶分常溫（-20～50℃）、耐熱（120℃以下），耐高溫（180℃以下）及耐酸耐堿耐油等幾種；

（2）輸送大塊物料時，擋邊應選用偏高的；也可不增大帶寬和擋邊，用提高帶速（1.25m/s、1.6m/s、2m/s）的辦法提高輸送量；

（3）、輸送高度較大70m，較大粒度應小于擋邊高30-40mm。

（4）、上托輥間距一般為1.2m，下托輥間距一般為1.2m,傾角大于60°時為2.4m，防跑偏擋輥間距為3-6m。L3標準為2200，較小1500.

（5）功率估算按下表。

使用說明：

1、本表僅適于初步簡易選型，選型結果應按計算結果確定。

2、本表中數據按膠帶線速度V＝1m/s，橫隔板間距ts=0.25m，物為容量γ=1t/m3,提升高度H =10m為假定條件計算，如條件不同應適當換算。
